一、室內恒溫游泳池水處理應用熱水泵原理

室內恒溫游泳池水處理應用泳池?zé)崴�泵與普通熱泵熱水機組的主要區別在于連接泳池水的冷凝器是用鈦?zhàn)鳛樵�材料而制成的。因�(yàn)橛境厮�中消毒劑里面有氯離子，對銅材料的換熱器有腐蝕性，所以采用具有防腐蝕的鈦?zhàn)鳛閭鳠岵牧�。專用泳池�(zé)岜糜捎谀透�蝕，所以可以直接與泳池的水處理管道連接在一起，省去了中間換熱的投資費用，而且讓安裝更簡單。

二、室內恒溫游泳池水處理應用熱泵機組的優點

1、采用進口壓縮機、電子膨脹閥。

2、機組箱體全部由數控設備制作，箱體外觀整齊劃一，美觀大方。

3、使用防水電機，防水電控箱體，使機組更加安全可靠。

4、機組系統采用電子膨脹閥節流調節裝置，機組適用范圍更加廣闊，機組系統運行穩定可靠。

5、機組冷凝器使用美國技術螺旋管制作，換熱能力更加優秀，能效比大大提高。

6、控制系統已采用可調化霜溫度，可根據實際工作情況，進行化霜溫度點調節，解決系統頻繁化霜或系統很難進入化霜的難題。

三、室內恒溫游泳池水處理工程方案設計

(一)工程概況

工程名稱：室內恒溫游泳池水處理工程

工程目的：給予泳池恒溫。

系統設計原始條件和參數：

泳池容量：20*40*1.8=1440m3

泳池恒定溫度：28℃

最低水溫：10℃

初次加熱時間：48小時

泳池地點：室內

(二)系統設計優點

較好地結合實際使用的特點，系統工程設計合理、結構簡單、使用方便。熱泵換熱器采用高效純鈦管，可以讓機器直接跟泳池進行循環，無需中間換熱器，便于安裝、維修和保養。

從技術經濟的角度考慮，選用性能可靠、價格合理的設備。合理利用投資，便于熱水管理。

(三)系統設計方案

1、熱泵配置

熱泵主機的配置主要根據對泳池的初次加熱所需的熱量，并根據最不利工況來進行計算，根據贛州地區冬季平均基礎水溫為10℃，故要滿足貴方泳池恒溫的需求，需配熱泵主機功率為根據公式：Q=C×M×△T

注明：Q：熱負荷Kcal

C：水的比熱容1Kcal/kg·℃

M：日用水總量kg或L

△T：水溫差28℃-10℃=18℃

初次加熱所需熱量為：1Kcal/Kg.℃×103kg/m3×1440×(28-10)℃=25920000Kcal以初始加熱按48小時計，所需的總輸出功率為：25920000Kcal÷860Kcal/Kw.H÷48H=627.90Kw

2、機組選型

初水溫為10℃，恒溫在28℃時，戴高樂空氣源熱泵MD200D(20匹)機組輸入功率為19Kw，制熱量為84Kw的20匹熱泵主機，臺數為：627.90Kw÷84Kw=8臺實際工作時間為：25920000Kcal÷860Kcal/Kw.H÷(84Kw×8)=45H。

泳池每天保持恒溫僅需很少的熱量，根據散熱量計算，約占泳池初始加熱的30%左右。(即為:627.90Kw×30%=188.37KW)所以在計算機組選型時，若滿足初次加熱一定會滿足每天恒溫的。

因此從投資經濟性和使用合理性考慮最終確定選用公司生產的LTLD200D(20匹)機組8臺。

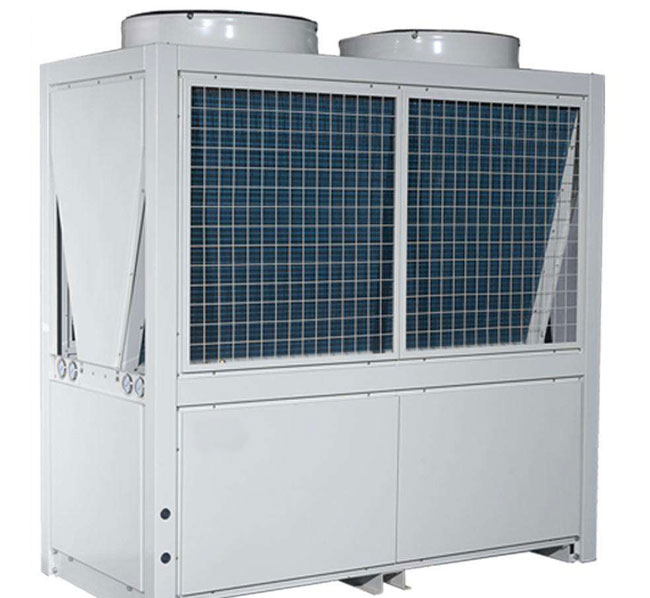

3、機組圖片及性能參數

最高出水溫度℃：35

水流量(L/H)：22000L/H

制熱量(Kw)：84Kw

額定功率(Kw)：19Kw

額定電流(A)：35A

額定電壓(V)：380V

額定頻率(Hz)：50Hz/60Hz

接管尺寸(DN(mm))：DN75

外型尺寸：1990x980x2040

質量(Kg)：600Kg

噪音(Db)：≦60Db

四、室內恒溫游泳池水處理設備工程基礎清單

五、室內恒溫游泳池水處理方案設計價值

1、占地空間小

相對傳統處理方式，無需多余的除濕機、加熱熱泵等設備，系統集空調除濕、游泳池恒溫、泳池水加熱于一體，相比之下占地面積小很多。

2、節能節耗

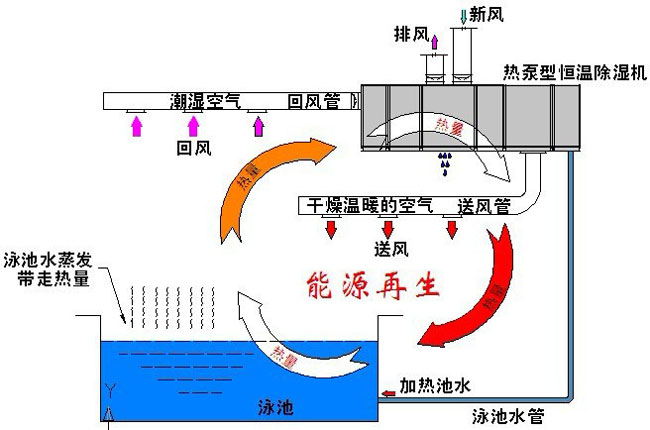

系統利用蒸發器中回收游泳池散發的熱量，通過壓縮機作功再經過回?zé)崂淠�器給空氣回?zé)�，亦可�?jīng)過池水冷凝器給池水加溫。

3、節水節成本

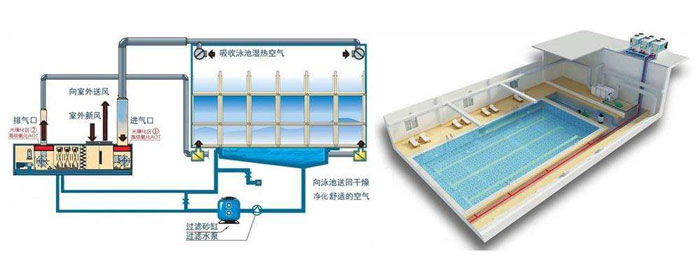

三集一體除濕熱泵系統的設計理念，即基于能源再生與環保的概念，把蒸發到空氣中的暖濕氣體通過風管引入到除濕熱泵中加以回收利用，再將經過處理的干熱空氣通過風管輸送到泳池室內。這樣，一方面通過熱泵內部的蒸發器，使暖濕氣體中冷凝出冷凝水，既干燥空氣達到除濕的效果又可以回收蒸發掉的水分至泳池，減少泳池補充水試游泳池在運行過程中節約大量的成本。

4、環保

通常室內恒溫游泳池水空氣濕度高并含有消毒劑，腐蝕性高，會造成對泳池區內天花板、墻面及設備的嚴重腐蝕。本系統可以有效保護游泳池室內的天花板、墻面及設備，大大延長使用期限。
